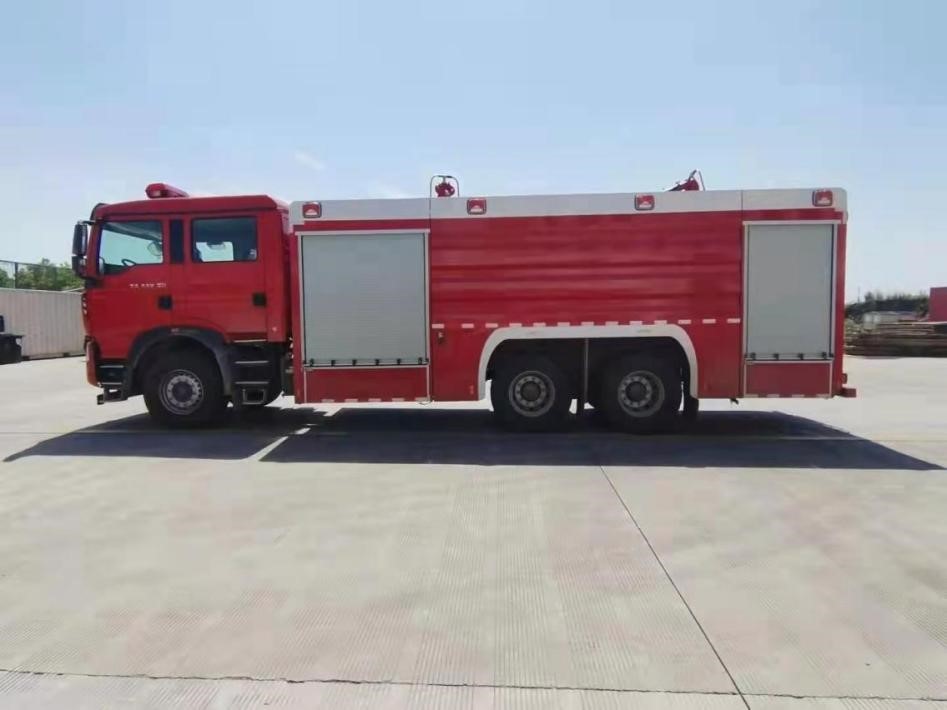

整車參數

一、 底盤參數

型 號：中國重汽集團濟南卡車股份有限公司/ ZZ5357TXFV464MF5

發 動 機：中國重型汽車集團有限公司

型號：MC11.46-61

功率：341kW

驅動型式：后輪驅動

軸 距：4600+1400mm

排放標準：GB3847-2005，GB17691-2018國六

二、 駕駛室

結 構：平頭、原裝雙排座四開門乘員室。

座位設置：前排2人后排4人。

座位前面加裝護欄兼扶手，后排座椅設置空氣呼吸器支架，供消防隊員在奔赴滅火救援途中可快速背負空氣呼吸器，到達火場后可迅速投入滅火救援行動。

駕駛室結構：安裝適應傾翻的液壓翻轉機構。

駕駛室內設備：除原車設備外，加裝取力器控制開關、100W警報器、警燈開關等。

駕駛室外部：駕駛室頂靠前部安裝有長排警燈1個。

三、 容 罐

容 量：水：6000Kg 泡沫：3000kg

材 質：水罐：高強度碳鋼板，經高科技防腐處理

泡沫罐：優質不銹鋼板

結 構：框架焊接，罐體內設置縱、橫防蕩板，以減少車輛行駛過程中罐內水對罐體的沖擊；罐體前后壁板折有梯形折筋，使罐體具有足夠的強度、剛度。

罐頂設快速開啟式人孔，方便維修人員進出。罐內設有防止水泵吸水形成旋渦從而影響流量的裝置和濾網。

罐內設有不銹鋼浮球式液位指示器，可通過儀表板上液位表顯示罐內滅火劑的容量；罐底設有帶球閥的排污口。

罐體設有2個76mm溢流管，車廂兩邊各2個76mm注入口，便于其他車輛供水加液之用。

設 備：2個人口孔，帶有快速鎖緊及開啟裝置。

2個液位指示器。

2個排污口，帶不銹鋼球閥。

4個注水口（左右各二）

工藝：焊接牢固、可靠，去除清理夾渣、虛焊等缺陷；焊后應對罐體做24小時靜水壓試驗，確保不滲漏。

四、 消防泵及管路系統

消防泵：CB10/60低壓消防泵（上海茸申）

流 量： 60L/s

壓 力： 1.0MPa

安裝型式： 后置

真空泵：活塞式；

真空泵材質：耐磨、抗腐蝕達到密封要求；

引水時間≤35s，吸深≥7m。

最大真空度：≥85kPa；

管路系統

吸水管路：水泵設有Φ150mm進水口，可從天然水源、液罐、消防蓄水池吸水，另可加轉換異徑接口連接消防栓吸水供水，吸水管放置于車頂。1個帶Φ150mm蝶閥的進水口，用于與水罐相連接。

出水管路：

車頂設置1個Φ100mm出水消防炮管路及控制閥，采用撓性接頭；

泵房左右兩側各設置1個Φ80mm和1個Φ65mm手動球閥控制的出水口。

注水管路：泵房?jī)?nèi)設置1個Φ65mm水泵向罐內注水管路及控制閥；

車廂左右兩側各有2個Φ65mm注水管，可向罐內注水，接口為內扣式接口，并設有悶蓋。

放余水管路：為保護水泵及各球閥，在管路中加裝了放余水管路，并分別配有球閥。

冷卻水管路：為使取力器在工作中應付各種復雜情況，配有與進出水管路連通的冷卻水管路及控制閥。

五、 消防炮

型 號：PL8/48型消防炮（威斯特）

流 量：60（L/s）

射 程：水≥60m 泡沫≥55m

壓 力：1.0MPa

位置：位于水罐頂部。

控制：采用手動控制，帶鎖止機構，方便操作。

六、 取力器

型 式：全功率夾心取力器

冷卻方式：強制式水冷

潤滑方式：飛濺式油潤滑

操縱方式：駕駛室內儀表盤處操作掛取力器，取力器結合方便平穩，無異響。

安 裝：取力器與發動機匹配良好，精確安裝，結合后無自行脫落現象。

七、 器材箱及泵房

主要材質：

骨架、蒙皮均為高強度碳鋼材質；內部器材架采用鋁合金型材，內飾板為氧化處理的鋁板。

基本結構：

1、為整體結構，其前部為器材箱，中部為水罐，后部為泵房。

2、后部為泵室,配有儀表板及操作系統，器材箱和泵室均設帶鎖卷簾門�？蚣芎附咏Y(jié)構，并確保其強度和剛度。

3、空間可任意調整，器材箱設排水孔。

4、器材箱可靠、美觀、可任意調節，配有大空間簾子門器材箱，確�？臻g充分利用。

5、車廂及泵房設有照明燈，滿足夜間滅火作戰時的照明需要。

鋁合金卷簾門：

1、所有器材廂及泵室都采用帶鎖卷簾門，把手和鎖銷堅固耐用，不變形，密封性能經過水淋實驗,確保無滲漏現象。

2、卷簾門兩側滑道內有鉚釘固定，以免脫落。

3、每個器材廂內有照明燈，由卷簾門開閉控制。

4、后部左、右各一扇鋁合金簾子門，后尾一扇，安全可靠，美觀實用。

基本原則：

（一）按戰斗編成和戰斗展開設計器材集成；

（二）按人體工程學原理設計各種器材托架；

（三）無須任何攀登工具，取用箱內任何器材簡明實用的原則。

（四）按使用邏輯關系和使用頻率放置器材；

（五）站在地面或踏板上1-2動作內取用任何器材。

八、干粉系統

干粉罐：裝載干粉量：2000Kg

工作壓力：最低0.5MPa 最高1.4MPa

設計壓力：1.6MPa

氮?dú)馄浚簲?shù)量：9個/60L,最高工作壓力：15MPa

干粉炮：型號：PF40額定開啟壓力：1.4MPa

流量：40kg/s射程：≥35m

減壓閥：數量：1個工作壓力≤1.4MPa

安全閥：數量：1個 開啟壓力1.6MPa

干粉卷盤（帶干粉槍?zhuān)?span>:數量：1套；噴射率：≥2.5kg/s

射程：≥10m；卷盤膠管長：40m

九、電器系統

1、駕駛室頂部配備紅色長排豪華警燈。

2、警報器功率為100W；

3、為保證使用安全，整車線路采用整體線束制作，連接處用防水插頭，保證使用過程中的線路安全。

4、車頂配有火場照明燈1只；車輛兩側下方設有安全標志燈，車身、尾部按標準粘貼反光標識。

5、所有器材箱均安裝LED照明燈，方便夜間作戰照明之用。

6、車輛兩側上方各配有四盞爆閃燈與兩盞側照明燈，下方安裝安全標識燈和側回復反射器（組合式），配有前、后示廓燈，兩側各一只轉向燈，乘員室、器材箱、泵房?jī)?nèi)均有照明燈。

7、警報器、警燈、頻閃燈、電路為獨立式附加電路，控制器件安裝在駕駛室內。

8、所有線路均采用套管進行保護，并采用不同顏色區分線路連接形式、作用。

9、泵房?jī)?nèi)儀表板上設備：液位表、轉速表、壓力表、真空表、器材箱照明開關等。

十、儀表板及板上設備

1、儀表板位于車尾部的泵室內，帶有一個控制板并具備充足的照明；

2、所有控制手柄、開關、指示燈的近旁都有中文標識；

3、有操作步驟說明。

4、所有標牌都具有持久性和高附著性，能經受由于溫度及氣候的劇變所導致的影響。

5、操作面板采用優質鋁板，美觀、耐用，整體重量較輕。

6、泵房操作系統設置在車輛尾部，無壓力出口，保證操作人員的安全，有面板照明燈。

十一、隨車文件

1）底盤使用說明書 2）底盤質量保修卡

3）底盤維修手冊 4）底盤合格證

5）隨車工具清單 6）發動機號碼拓印件

7）底盤號碼拓印件 8）消防車使用說明書

9）消防車消防器材清單 10）消防車合格證

十二、器材配備表

消防接口類型：標配內扣式，可選裝卡扣式（快速式）

序號	名稱	單位	數量	備注
1	消防水帶	盤	6	13-Φ65-20
2	消防水帶	盤	4	13-Φ80-20
3	吸水管	米	8
4	濾水器	件	1
5	集水器	件	1
6	三分水	件	1
7	吸水管扳手	個	2
8	地上消火栓扳手	件	1
9	地下消火栓扳手	件	1
10	護帶橋	個	2
11	水帶包布	件	4
12	水帶掛鉤	件	4
13	消防斧	件	1
14	鐵鋌	件	1
15	鐵鍬	件	1
16	丁字鎬	件	1
17	腰斧	件	1
18	異徑接口	只	2	內扣Φ65變Φ80
19	異型異徑接口	只	1	150/100
20	開關直流水槍	支	1
21	開花水槍	支	1
22	干粉滅火器	具	1	3 kg，ABC干粉
23	泡沫槍	支	1	PQ8
23	泡沫吸液管	支	1
